কীভাবে ডিসপ্লেপোর্টকে এলভিডিএসে রূপান্তর করতে হয়

নিম্নলিখিত ক্ষেত্রে দেখায়। একটি সম্পূর্ণ নির্বাচন প্রক্রিয়া: ডিজি-কী অফিশিয়াল ওয়েবসাইটের মাধ্যমে অতিথিদের প্রয়োজনীয়তাগুলি বোঝার থেকে শুরু করে অংশগুলি অনুসন্ধান করা অবধি আমরা আমাদের পরামর্শ অনুসারে সঠিক বৈদ্যুতিন সামগ্রী পেয়েছি।

এলভিডিএস ( লো ভোল্টেজ ডিফারেনশিয়াল সিগন্যাল , লো-ভোল্টেজ ডিফারেনশিয়াল সিগন্যালিং) এটি একটি সিগন্যাল সংক্রমণ মোড যা 2 জিবিপিএস পর্যন্ত ডেটা রেট এবং এলসিডি ডিসপ্লে ইন্টারফেসে বহুল ব্যবহৃত হয়। লো ভোল্টেজ পাওয়ার সামঞ্জস্যতা, কম শব্দ এবং নির্ভরযোগ্য সংকেত সংক্রমণ ছাড়াও, এটি আইসি সিস্টেমে সংহত করা যায়। তবে, গতি এবং লাইনগুলির সীমাবদ্ধতার কারণে, আজকের বাজারে উচ্চ-সংজ্ঞা প্রদর্শন এবং উচ্চ-গতির ডেটা ট্রান্সমিশনের চাহিদা দ্বারা পরিচালিত, ডিসপ্লেপোর্ট (বা এইচডিএমআই) ভিত্তিক সংক্রমণ প্রতিস্থাপন করা হবে। নুডলস.

ডিসপ্লেপোর্ট (ডিপি) হ'ল ভিসা (ভিডিও ইলেক্ট্রনিক্স স্ট্যান্ডার্ডস অ্যাসোসিয়েশন, ভিডিও ইলেকট্রনিক স্ট্যান্ডার্ড অ্যাসোসিয়েশন) এর ইন্টারফেস স্ট্যান্ডার্ড, যা উচ্চ-গতি এবং উচ্চ-সংজ্ঞা অডিও এবং ভিডিও ডেটা সংক্রমণ ইন্টারফেস প্রক্রিয়া করতে ব্যবহৃত হয়। এপ্রিল 2018 এ প্রকাশিত ডিসপ্লেপোর্ট 1.4 এ হ'ল স্পেসিফিকেশন প্রয়োজনীয়তা এবং উপাদান এবং সিস্টেম ডিজাইনের সর্বশেষ তথ্য গাইড। DP1.4 স্ট্যান্ডার্ড 4K2K @ 120Hz / 25.82GBS 4- পাইপলাইনে পরিচালনা করতে সক্ষম করে।

চিত্র 1, ডিসপ্লেপোর্ট শারীরিক স্তর প্রোটোকল ধারণা মানচিত্র (উত্স: TA0339, ডিসপ্লেপোর্টের প্রযুক্তিগত নিবন্ধ, এসটি মাইক্রো ইলেক্ট্রনিক্স )

ইডিপি (এম্বেডডিস্প্লেপোর্ট) হ'ল ডিসপ্লেপোর্ট আর্কিটেকচার এবং প্রোটোকলের উপর ভিত্তি করে একটি ডিজিটাল ইন্টারফেস। এটি প্রায়শই নোটবুক কম্পিউটার, ট্যাবলেট কম্পিউটার, মনিটর ইত্যাদিতে ব্যবহৃত হয়, এলভিডিএসের সাথে তুলনা করে, ইডিপি সহ ইন্টারফেসটির উচ্চতর চলমান গতি থাকতে পারে, এবং ইন্টারফেসে রেখার সংখ্যা এবং ইন্টারফেসে পিনের সংখ্যা হ্রাস করতে পারে। উচ্চ রেজোলিউশন (1368X768) বা ফুল এইচডি (1920x1200) ডিসপ্লে রেজোলিউশনের অধীনে নীচের তুলনা সারণিটি দেখুন। ইডিপি'রও সুস্পষ্ট সুবিধা রয়েছে, যা ডিসপ্লে ইন্টারফেসের জন্য প্রয়োজনীয় উচ্চ-গতির লাইনের সংখ্যাকে হ্রাস করতে পারে, যার ফলে মোট সিস্টেমের দ্বারা দখল করা স্থান হ্রাস করতে পারে। উচ্চ গতির অর্থ উচ্চতর রেজোলিউশন, রঙের গভীরতা এবং ফ্রেমের হার। ইডিপিতে কিছু অনন্য ফাংশন অন্তর্ভুক্ত রয়েছে যেমন সিস্টেম পাওয়ার সাপ্লাইয়ের আরও ভাল পরিচালনা, দীর্ঘ ব্যাটারি লাইফ এবং কম ইএমআই / আরএফআই প্রভাব, যার ফলে ঝালাইয়ের জন্য ভলিউম প্রয়োজনীয়তা হ্রাস পায়।

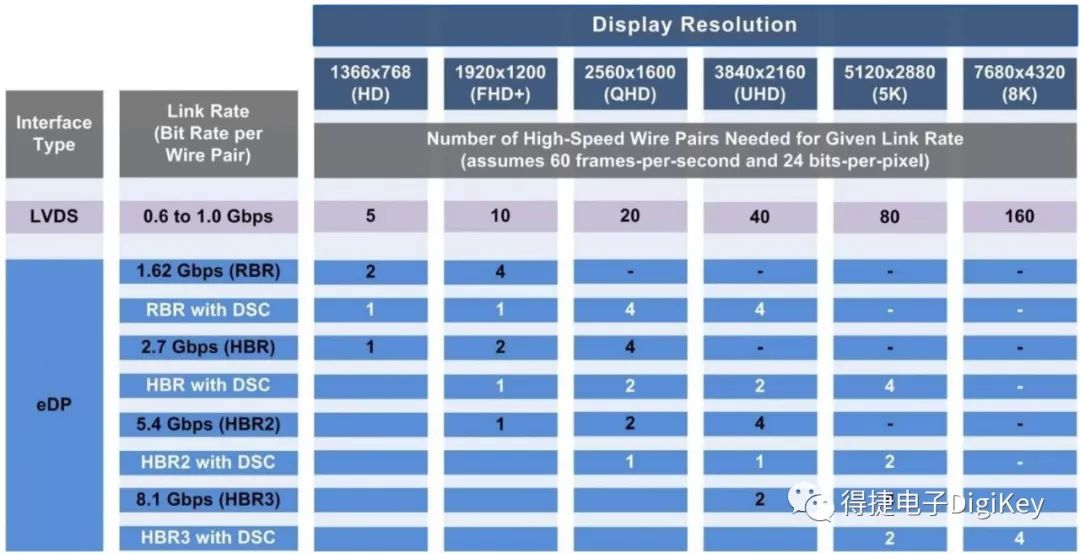

চিত্র 2, এলভিডিএস এবং ইডিপির তুলনা সারণি

যদিও আজকের টিভি এবং কম্পিউটারের মনিটরেগুলি বাজারে ডিজিটাল কেবল ইন্টারফেস সহ ফ্ল্যাট পর্দার দিকে বিকাশ করছে, উচ্চ-শেষ সংযোগের জন্য এইচডি মাল্টিমিডিয়া ইন্টারফেস কেবলগুলি ব্যবহার করার সময়, আমাদেরও traditionalতিহ্যবাহী ভিজিএ থেকে পিসি সংযোগের প্রয়োজন বিবেচনা করা উচিত ( এলভিডিএস) মনিটরগুলির মতো নিম্ন প্রান্তের ডিভাইসগুলির কেবল to চিত্র 3 হ'ল ডিসপ্লেপোর্ট এবং ডিভিআই সংযোগকারী সংযোজকের উপস্থিতি।

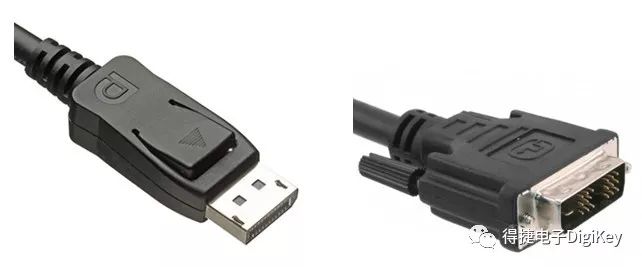

চিত্র 3, ডিসপ্লেপোর্ট কেবল (বাম) এবং ডিভিআই-ডি কেবল (ডান)

এলভিডিএসে রূপান্তর করতে ইডিপি ব্যবহারের পাশাপাশি, ভিজিএ ইন্টারফেসে স্যুইচ করার জন্য ডিজিটাল ভিডিও ইন্টারফেস (ডিভিআই) ব্যবহার করাও বিবেচ্য। ডিসপ্লেপোর্টের ভিডিও অংশটি ডিভিআই-র মতোই। তারা ডিজিটাল সংকেতগুলির সাথে সামঞ্জস্যপূর্ণ তবে ডিভিআই এবং ডিপি ইন্টারফেস সংযোগকারীদের মধ্যে পার্থক্য রয়েছে। অতএব, আপনি যদি ডিভিআই ইন্টারফেসের সাথে একটি ল্যাপটপকে এইচডি মাল্টিমিডিয়া ইন্টারফেসের সাথে সংযোগ করতে চান তবে আপনার প্রায় একটি রূপান্তরকারী থাকতে হবে, উদাহরণস্বরূপ। ট্রিপলাইট কোম্পানি P134-000-DVI-V2

চিত্র 4, P134-000-DVI-V2, ট্রিপলাইট

ডিভি (বা ইডিপি) এলভিডিডিএস রূপান্তরকারী ব্যবহার করার সময়, কীভাবে ডিপি উত্স এবং এলভিডিএস ডিসপ্লে প্যানেলের মধ্যে প্রোটোকল রূপান্তর বাস্তবায়িত করা যায় তা বিবেচনা করা দরকার। ইনকামিং ডিসপ্লেপোর্ট (ডিপি) স্ট্রিমের সাথে কাজ করার সময়, ডিভিকে এলভিডিএস প্রোটোকল রূপান্তর করতে সঞ্চালন করুন এবং প্রক্রিয়াকৃত স্ট্রিমটি এলভিডিএস ফর্ম্যাটে প্রেরণ করুন, অর্থাৎ প্রাপ্ত বন্দরটি ডিপি উত্সের মুখোমুখি হয় (উদাহরণস্বরূপ, সিপিইউ / জিপিইউ / চিপসেট) প্রেরণ পোর্টের সময় এলভিডিএস রিসিভারের মুখোমুখি হয় (উদাহরণস্বরূপ, এলভিডিএস প্রদর্শনের প্যানেল নিয়ামক)।

LVDS প্রোটোকলে, ডেটা VESA বা JEIDA ফর্ম্যাট সম্পন্ন হতে পারে & # 34; প্যাকেজিং & # 34; (প্যাকিং) & # 34; ডিপি এএক্সএক্স ইন্টারফেস সংক্রমণ কেবলমাত্র কার্যকর করা দরকার uted I2C-over-AUX কমান্ড & # 34; এবং সমর্থন, ব্যবহার EDID-DDC যোগাযোগ মোড এবং LVDS প্যানেল যোগাযোগ। যদি সমর্থন প্যানেলে ইডিআইডি রম না থাকে, তাই ইঞ্জিনিয়ারদের এমন ডিভাইসগুলি সন্ধান করা উচিত যা EDID ROM আচরণ অনুকরণ করতে পারে, তাদের সংযোগ করতে সহায়তা করে এবং সিস্টেম ভিডিও BIOS এ নির্দিষ্ট পরিবর্তন এড়াতে পারে। উদাহরণস্বরূপ, মেগাশিপস সংস্থার নীচে STDP40X0 অ্যাপ্লিকেশন ডায়াগ্রাম সিরিজের

চিত্র 5. মেগাশিপস কোম্পানির এসটিডিপি 40 এক্স 0 সিরিজ সিস্টেমের ইন্টারফেস ব্লক ডায়াগ্রাম

প্রয়োজনীয়তাগুলি বোঝার পরে ইঞ্জিনিয়াররা ডিজি-কী-এর অফিসিয়াল ওয়েবসাইটটি & # 34; আইসি & # 34; এ দেখতে পারেন শ্রেণীবিভাগ। লিনিয়ার ভিডিও প্রক্রিয়াকরণ বিশদ শ্রেণিবদ্ধকরণে, উপাদান নির্বাচন অপারেশন পরিচালিত হয়। অ্যাপ্লিকেশন স্ক্রিনিং প্রোগ্রামে প্রকৌশলী & # 34; ডিসপ্লেপোর্ট & # 34; অ্যাপ্লিকেশনটিতে & # 34; বা & # 34; ডিসপ্লেপোর্ট & # 34; অনুসন্ধান ফলাফল।
